Yapısal çelik mühendisliğinde HEA profil boyutlarının ne kadar önemli olduğunu biliyor musunuz? Standart HEA profil ölçülerinin mühendislik sırlarını keşfetmeye ne dersiniz?
Yapısal çelik mühendisliği uzmanları olarak, HEA profillerinin inşaat ve endüstriyel projeler için ne kadar önemli olduğunu biliyoruz. HEA profil ölçüleri, yüksek dayanıklılık ve taşıma kapasitesi sunar.
Standart HEA profiller, H şeklindeki yapısal çelik elemanlardır. Farklı boyutlarda (HEA 100’den HEA 600’e kadar) üretilirler. Bu sayede, çeşitli mühendislik gereksinimlerine cevap verirler.
HEA profil ebatları, yükseklik, genişlik, gövde kalınlığı ve flanş kalınlığı gibi kritik parametreleri içerir. Bu detaylar, projenizin yapısal bütünlüğü için çok önemlidir.
HEA Profil Seçiminde Kritik Mühendislik Kriterleri
- HEA profiller yüksek dayanıklılık sağlar
- Geniş boyut aralığında üretilir
- Yapısal mühendislikte kritik rol oynar
- Farklı proje tipleri için uyarlanabilir
- Standart Avrupa normlarına uygun üretilir
HEA Profil Numaraları Ne Anlama Gelir? (100, 200, 300…)
HEA profil numaraları, çelik yapı elemanlarının boyutlarını ve özelliklerini tanımlar. Her bir numara, profilin yüksekliğini milimetre cinsinden gösterir. Bu sistem, inşaat mühendislerinin doğru profil seçimi yapmasını kolaylaştırır.
HEA profil numaralarının anlamını anlamak için bazı önemli noktalar var:
- HEA 100 profili yaklaşık 100 mm yüksekliğe sahiptir
- HEA 200 profili yaklaşık 200 mm yüksekliğe sahiptir
- HEA 300 profili yaklaşık 300 mm yüksekliğe sahiptir
Profil numarası, profilin yüksekliği dışında önemli bilgiler de içerir. Her hea profil numarası, projenin ihtiyaçlarına göre farklı yapısal kapasiteler sunar. Profil numarası, mühendislik hesaplamalarında kritik bir rol oynar.
Profil numarası seçimi, yapının taşıyacağı yük ve kullanılacak alan gibi faktörlere göre yapılır. Küçük numaralar, hafif yapılarda; büyük numaralar, ağır sanayi yapılarında tercih edilir.
| Profil Numarası | Yaklaşık Yükseklik | Kullanım Alanı |
|---|---|---|
| HEA 100 | 100 mm | Hafif yapılar |
| HEA 200 | 200 mm | Orta ölçekli yapılar |
| HEA 300 | 300 mm | Ağır yük taşıyan yapılar |
Doğru hea profil numarası seçimi, yapının güvenliği ve dayanıklılığı için çok önemlidir. Her projenin kendine özgü gereksinimleri olduğundan, uzman mühendis desteği almanız önerilir.
En Çok Kullanılan HEA Profil Ölçüleri
HEA profiller, inşaat ve mühendislik projelerinde çok önemlidir. Farklı boyutlarda profiller, yapıların ihtiyaçlarına göre seçilir. Her profil grubu, kendine özgü özelliklere ve kullanım alanlarına sahiptir.
Hafif Yapılar için HEA 100 – HEA 160 Profilleri
Hafif yapılarda HEA 100 ile HEA 160 profilleri kullanılır. Bu profiller, genellikle:
- Konut projelerinde
- Küçük endüstriyel binalarda
- Asma tavan taşıyıcılarında
- Merdiven konstrüksiyonlarında kullanılır
Orta Ölçekli Yapılar için HEA 180 – HEA 300 Profilleri
Orta ölçekli yapılarda HEA 180 ile HEA 300 profilleri en iyi çözümlerdir. Bu profiller, şu yapılar için uygundur:
- Çok katlı konut binaları
- Ofis kompleksleri
- Alışveriş merkezleri
- Fabrika binaları
Ağır Sanayi ve Köprüler için HEA 300 ve Üzeri Profiller
HEA 300 ve üzeri profiller, yüksek yük taşıma kapasitesine sahiptir. Bu profiller, şu alanlarda kullanılır:
- Ağır sanayi tesisleri
- Köprü yapıları
- Büyük açıklıklı endüstriyel binalar
- Vinç kirişleri
| Profil Grubu | Boyut Aralığı | Tipik Kullanım Alanları |
|---|---|---|
| Hafif Yapılar | HEA 100 – HEA 160 | Konut, küçük endüstriyel binalar |
| Orta Ölçekli Yapılar | HEA 180 – HEA 300 | Ofisler, alışveriş merkezleri |
| Ağır Sanayi | HEA 300 ve Üzeri | Köprüler, sanayi tesisleri |

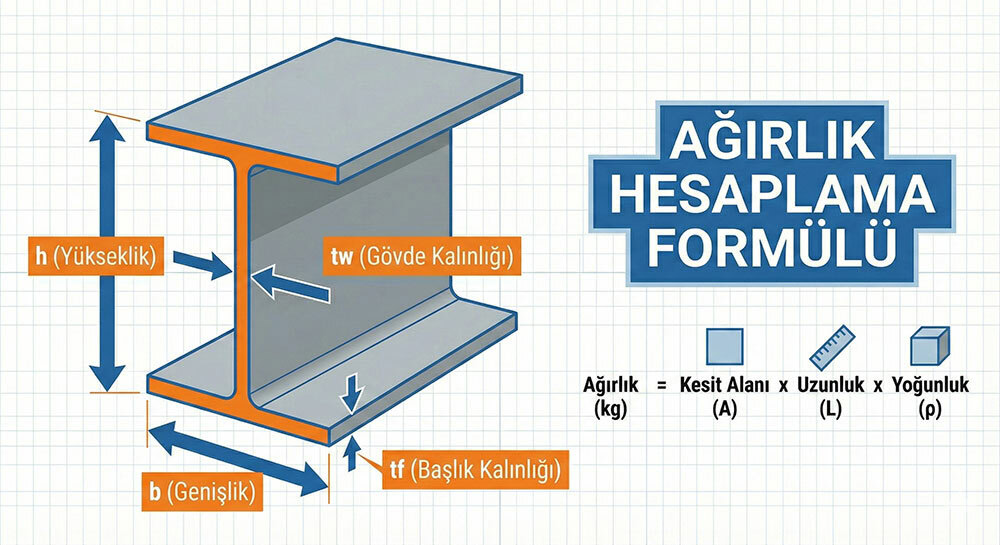

HEA Profil Ağırlık Hesaplama Nasıl Yapılır?
HEA profil ağırlık hesaplama, mühendislik projelerinde çok önemlidir. Doğru metre ağırlık hesabı, malzeme maliyetlerini ve yapı tasarımı üzerinde büyük bir etkiye sahiptir. Kesit alanı ve çelik yoğunluğu, bu hesaplamalarda temel parametrelerdir.
Profil ağırlığını hesaplamak, basit bir matematikle yapılabilir. Hesaplamada temel adımlar şunlardır:
- Profilin kesit alanını belirle
- Çelik yoğunluğunu (7.85 kg/dm³) kullan
- Metre başına ağırlığı hesapla
Hesaplama formülü şöyle:
Ağırlık (kg/m) = Kesit Alanı (cm²) × Çelik Yoğunluğu (7.85 kg/dm³) ÷ 100
HEA 200 profilini örnek olarak ele alalım. Bu profil için:
| Parametre | Değer |
|---|---|
| Kesit Alanı | 53.8 cm² |
| Çelik Yoğunluğu | 7.85 kg/dm³ |
| Metre Başına Ağırlık | 42.24 kg/m |
Profesyoneller için hea profil ağırlık hesaplama tekniği, proje maliyetlerini doğru hesaplamak için çok önemlidir.

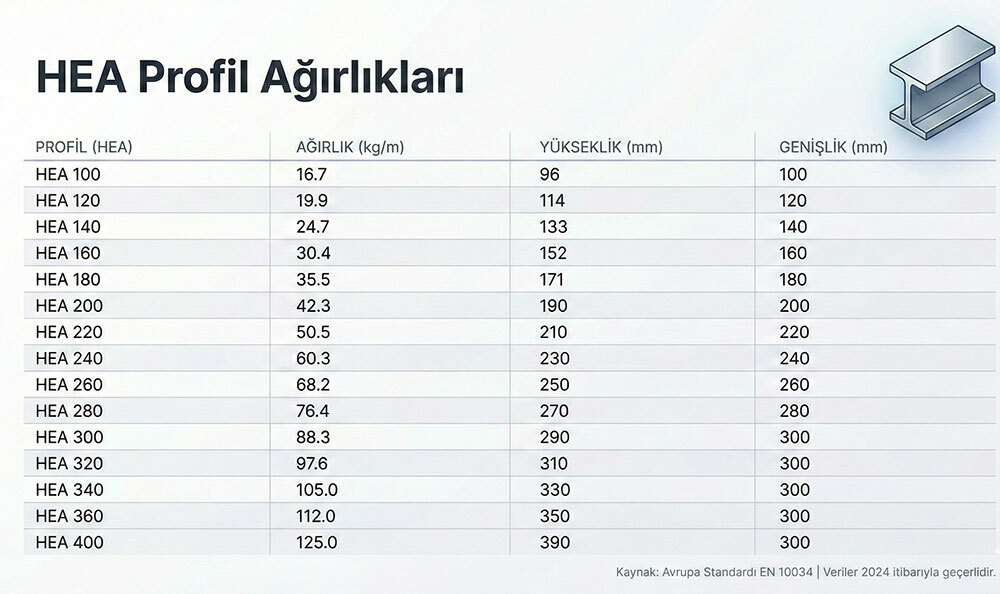

Detaylı HEA Profil Ağırlık Tablosu (Kg/Metre)
İnşaat ve mühendislik projelerinde doğru malzeme seçimi çok önemlidir. HEA profil ağırlık tablosu, mühendis ve proje yöneticilerine yardımcı olur. Bu tablo, doğru hesaplamalar yapmalarına olanak tanır.
Standart ağırlıklar, her HEA profil için metre başına kg cinsinden ağırlık değerlerini gösterir. Bu cetvel, doğru malzeme seçimi ve maliyet hesaplamaları için çok önemlidir.
HEA Profil Ağırlık Özellikleri
- HEA profil tablo değerleri EN 10034 standartlarına uygun
- Kg/metre ağırlık hesaplamaları için güvenilir veriler
- Farklı profil ölçülerinin detaylı teknik özellikleri
Doğru HEA profil seçimi, projenizin yapısal bütünlüğünü ve performansını doğrudan etkiler.
Profil seçiminde dikkat edilmesi gereken temel parametreler şunlardır:
- Kesit yüksekliği
- Metre başına ağırlık
- Malzeme dayanımı
- Yapısal gereksinimler
HEA profil ağırlık tablosu, mühendis ve inşaat profesyonellerine ideal malzeme seçimi için rehberlik eder. Her profil için kg/metre ağırlık değerleri, nakliye ve maliyet planlamasında çok önemlidir.
Avrupa Standartlarına (EURONORM) Göre Üretim Kalitesi
HEA profillerin üretiminde Avrupa standartları çok önemlidir. EURONORM standartları, yapısal çelik profillerinin güvenilirliğini ve performansını sağlar. EN 10025 ve EN 10034 gibi standartlar, hea profil kalitesini kontrol eder.
Çelik profillerin mekanik özellikleri ve boyutları çok önemlidir. S235JR, S275JR ve S355JR gibi çelik kaliteleri, her projenin gereksinimlerine uygun tasarlanır. DIN 1025 standardı, boyutlarda ±%3 garantisini sunar.
Avrupa standartları, HEA profillerin kaynak edilebilirlik, korozyon direnci ve darbe dayanımını düzenler. CE işareti ve 3.1 malzeme sertifikası, kalite güvencesini gösterir. Bu standartlar, yapısal güvenliği sağlar.
Türkiye’deki inşaat sektörü için EURONORM uyumlu HEA profiller çok önemlidir. Doğru tedarikçi seçimi ve standartlara uygun malzeme kabulü, yapısal performans için temel oluşturur.
